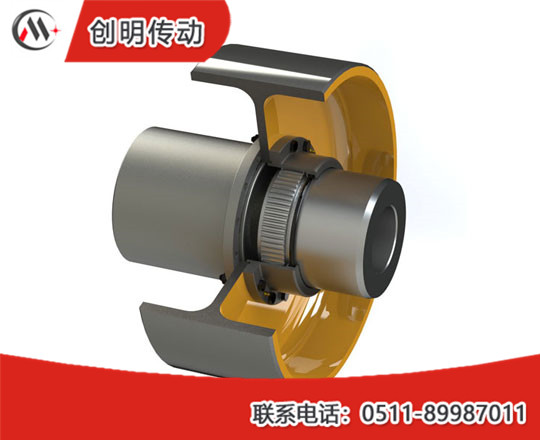

齒式聯軸器由外齒套
，內齒圈等零件組成
，外齒套和內齒圈的齒廓都為漸開線型，
齒式聯軸器壓力角通常為20°
，齒數相同
，模數相同，因全部輪齒都進行嚙合
，所以具有結構緊湊
，工作可靠
，傳遞轉矩大的特點，并能用于高速傳動中
。
齒式聯軸器分直齒和鼓形齒兩類，直齒聯軸器的齒形與普通齒輪相同
，可采用標準模數刀具，加工簡單
，為了補償兩軸相對角位移和徑向位移
，減少齒面模數和相對位移的阻力，需使?jié)櫥湍苓_(dá)到輪齒嚙合處
，避免輪齒咬住，要求相接觸的輪齒齒側應比一般齒輪傳動具有較大的間隙
，外齒套的齒頂加工成球面
，球面中心位于齒輪的軸線上，直齒聯軸器被聯接的兩軸角位移較大時
，相嚙合的輪齒面在齒兩端局部接觸，降低聯軸器的承載能力和使用壽命
。
隨著工業技術的發展
，對聯軸器的承載能力
，使用壽命
，工作轉速
，補償能力提出了更高的要求，現已將外齒套的輪齒由直齒改為了鼓型齒
，概述輪齒沿齒寬放心的接觸狀態
，鼓形齒聯軸器具有更大的補償能力及承載能力
，提高了使用壽命，但是加工復雜
，費用高
。齒式聯軸器工作時，由于兩軸有相對角位移
，相嚙合的齒面間不斷做軸向的相對滑動，導致齒面磨損
，因此齒式聯軸器應具有良好的潤滑
。
齒式聯軸器其內齒圈材料采用MC尼龍材料
，外齒軸套采用45號鍛鋼，具有尺寸小
、重量輕
、轉動慣量小、噪音小
、裝拆方便
、不用潤滑等優點，可應用于中小轉矩的工況環境
，例如風機、水泵
、潤滑泵
、紡織機械等
。聯軸器的潤滑方式有兩種，第一種稀油強制潤滑
，潤滑油通過壓力油泵盆栽輪齒齒面上
，潤滑后回到油池中，循環使用
；第二種浸浴潤滑
，聯軸器內裝入希油或油脂
，封閉在聯軸器中，潤滑效果差
，輪齒易磨損
，一般用于不重要的場合。
