【大中小】 本文來源： 發布日期：2024-06-19 675 次瀏覽

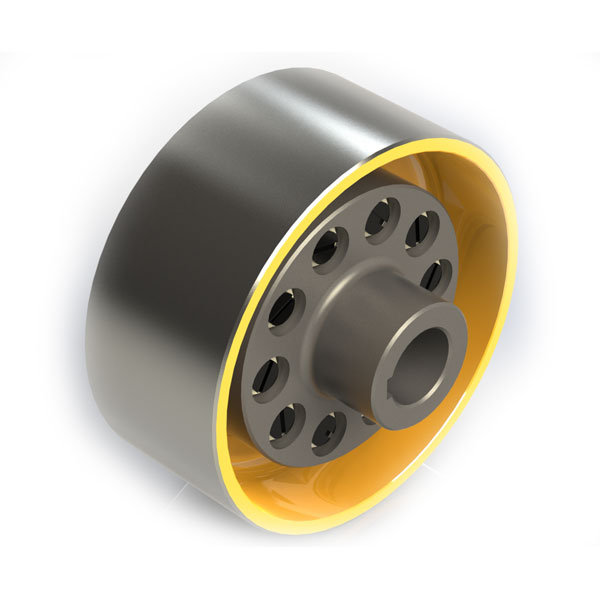

兩個半聯軸器相鄰兩爪間形成網柱孔
，在網柱孔內徑向放置圓柱形柱銷件，然后套上擋圈以防柱銷件在聯軸器轉動時因離心力而甩出
，扭矩是通過柱銷件受壓傳遞的
。
柱銷聯軸器易損件是柱銷件，當柱銷件需要換時
，不需移動半聯軸器
，需將擋圈軸向移動便可實現
，方便安裝和維修
。
在結構復雜的中、大型設備及對中難的設備之間安裝
，柱銷聯軸器不沿軸向移動兩聯接軸
，傳遞扭矩大，能夠適應重載況
。扭轉剛度隨相對扭矩變大而變大
，剛性特性曲線為變剛度曲線
，能起到緩沖吸振，抑制共振的作用
。軸向
、徑向和角向位移補償性能較好，能滿足一般機械的工作需要
。
半聯軸器爪截面與柱銷件截面和長度的比例較好，半聯軸器金屬材料的許用應力
、安全系數和爪形薄弱截面的安全系數
、截面比例、聯軸器外形尺寸以及整個聯軸器系列
。尺寸太小可能在聯軸器運轉時因載荷沖擊而引起相鄰爪相碰
，尺寸太大則影響柱銷件受力面積
。
如果運送裝置和頂升裝置是分開的
，那么中間變加一個將聯軸器從運作裝置轉移到頂升裝置的時間
；為了提高了裝配工作效率和裝配質量，焊接工具通過底座支撐部分和頂部法蘭端支架部分形成一個圓環軌道
