同一軸線或軸線折角較大或軸向移動較大的兩種等角速連續回轉，并穩妥的傳遞轉矩和運動
。

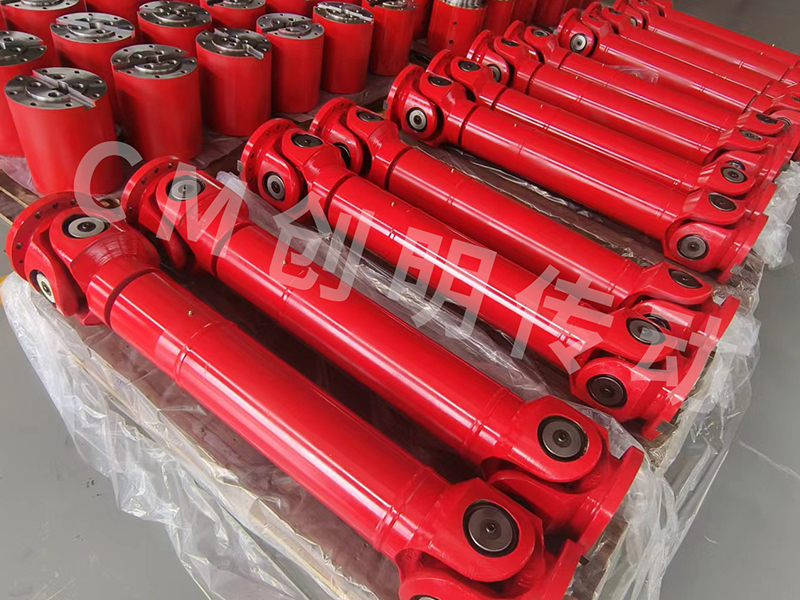

萬向聯軸器的叉頭
、扁頭
、銅滑塊
、軋輥伸出端，扁頭過渡部位應力分布相對于軸線呈反對稱狀態
，叉頭較危險部位位于虎口后部
，非接觸圓弧處及前部過渡圓弧處。
軋輥傳動側伸出端的危險處是與萬向聯軸器叉頭內襯板相配合部分的扁頭過渡部位
，對于可逆式軋機
，扁頭圓弧根部受到對稱循環應力作用
，且該處應力集中。減少了使用的條件
，能夠很好的反映系統及各個組成零件的受力狀態
。過渡部位的應力較大位置，與實際斷裂位置吻合
。
萬向聯軸器拆開軸套，裝入兩端支架和減速器的軸
，軸套上的止口無法裝入萬向節
，而且支座已焊好
，軸套在軸上無退讓余地
，無法從另一端撬動軸套，所以安裝萬向聯軸器很困難
。在機器運轉過程中
，夾角發生變化機器仍正常運轉
，但角度過大時傳動效率會下降
。
當主動軸角速度為常數時，從動軸角速度并不是常數
，會產生附加動載荷
，并且增加噪聲
，直接降低機器的使用壽命
。保持輸入軸與中間軸、中間軸與輸出軸之間的夾角相等
，且中間軸兩端的叉型接頭應在同平面上，這樣可以使輸出軸與輸入軸的角速度相等
。
