廣大用戶在使用三防漆時，若要預防三防漆縮膠現(xiàn)象，首先要了解縮膠是什么狀態(tài)，當在遇到縮膠現(xiàn)象時，才好出具對應的解決方案。PCB板三防漆縮膠就是不上膠或者噴涂后慢慢出現(xiàn)局部無膠、少膠形成一個個坑洼，行業(yè)稱為PCB板三防漆縮膠現(xiàn)象，那么是什么原因引起三防漆出現(xiàn)縮膠現(xiàn)象呢？施奈仕將三防漆在使用現(xiàn)場產(chǎn)生縮膠的原因及解決措施和大家分享一下。

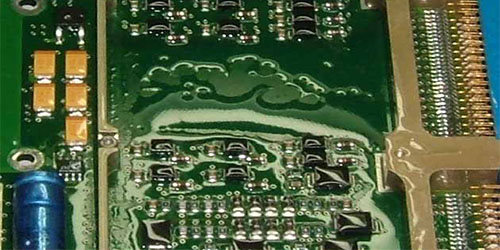

原因一：PCB板表面張力引起

       何為PCB板表面張力或者說PCB板表面張力是如何引起三防漆縮膠呢，施奈仕也是帶著這個疑問在施膠現(xiàn)場進行查找原因，通過各種排除后，確定可能是PCB板的異常，直接隨機性測試PCB板不同區(qū)域的表面張力，結(jié)果發(fā)現(xiàn)PCB板表面上分子間作用力很不平衡，這個和PCB板表面涂層有直接關(guān)系，通過更換PCB板批次，馬上解決此問題，講專業(yè)一些就是PCB板表面作用力大小不一樣，當噴涂三防漆后，表面張力大的區(qū)域會向表面張力小的區(qū)域擴散，來平衡多余的作用力，從而也將三防漆擴散開，導致出現(xiàn)坑洼現(xiàn)象，也就是縮膠，針對表面張力不平衡的PCB板，建議直接更換。

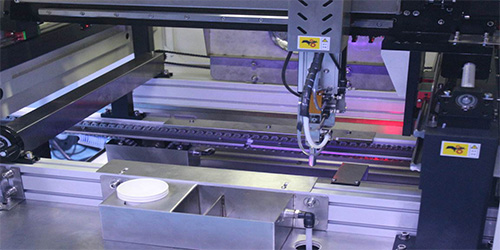

原因二、噴槍口被堵引起

       施奈仕在施膠現(xiàn)檢查監(jiān)督整個三防漆噴涂過程，所有條件均無異常，但PCB板過爐后，表面局部出現(xiàn)不上膠，仔細檢查不上膠的地方，根本就沒有膠水，后經(jīng)過多次調(diào)試，均未解決，結(jié)果發(fā)現(xiàn)，停機狀態(tài)時，噴槍頭盡然沒有浸入到裝有稀釋劑的清洗槽中，這才找到真正原因，噴槍頭被堵了，導致出膠流量小，膠水不能完全流平在PCB板上，出現(xiàn)局部無膠現(xiàn)象，類似三防漆縮膠現(xiàn)象。所以設備在停機狀態(tài)，要將噴嘴完全浸入清洗槽中，也要隨時檢查清洗槽中稀釋劑的液位。

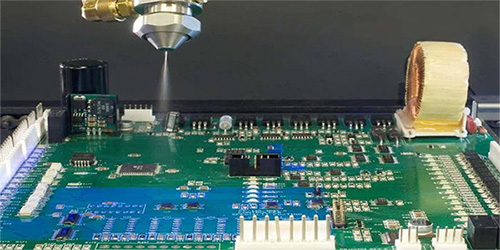

原因三、表干時間快與噴涂壓力大相互作用引起

        施奈仕陪同用戶現(xiàn)場選型試膠過程出現(xiàn)在噴涂三防漆過爐后，發(fā)現(xiàn)PCB板表面出現(xiàn)很多大小不一的凹坑，但是呢每個凹坑中均有膠水附著于PCB板上，經(jīng)過分析考慮會不會是膠水表干快，導致膠水氣泡破裂后膠水不能自動流平而出現(xiàn)凹坑，現(xiàn)場更換另一表干稍慢些型號三防漆，現(xiàn)象明顯改善，在通過調(diào)整壓力及微調(diào)高度，此現(xiàn)象才得到解決，用戶現(xiàn)場定型號定噴涂工藝，此現(xiàn)象嚴格說是由氣泡及生產(chǎn)工藝引起的表面坑洼現(xiàn)象，也可以當做縮膠現(xiàn)象進行原因查找，所以出現(xiàn)類似表面坑洼較多且密集現(xiàn)象，請第一時間想到三防漆表干是否出現(xiàn)異常及工藝條件調(diào)整后未及時調(diào)回正常狀態(tài)。

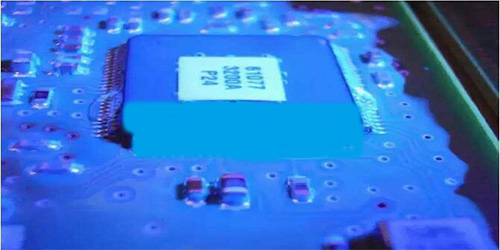

原因四、PCB板表面有液體物質(zhì)引起（PCB板表面潤濕現(xiàn)象）

       PCB板表面被不明液體污染后附著于表面，馬上噴涂三防漆后，加上用戶噴涂三防漆是常溫固化，經(jīng)過一定時間，不明液體在PCB板表面未達到一個流動穩(wěn)定狀態(tài)，會在PCB板表面鋪展開來，從而帶動三防漆運動，導致PCB板三防漆表面局部出現(xiàn)坑洼現(xiàn)象。按施奈仕多年服務經(jīng)驗總結(jié)，一般PCB板表面會受濕氣、水汽、油污、化學溶液等污染，因為我們在用戶生產(chǎn)現(xiàn)場就發(fā)現(xiàn)油漬及其他化學液體，所以用戶在生產(chǎn)過程中，要保證PCB板的儲存環(huán)境干燥及生產(chǎn)現(xiàn)場環(huán)境干凈， 預防此類異常發(fā)生。

【責任編輯】：Ren
版權(quán)所有：http://www.yngfyywg.com 轉(zhuǎn)載請注明出處
