聚氨酯三防漆是一種單組分聚氨酯保護涂料，是為保護在惡劣環(huán)境中工作的印刷電路板而設(shè)計的。施奈仕研發(fā)生產(chǎn)的聚氨酯三防漆具有卓越的耐高低溫、耐候、電絕緣及優(yōu)異的三防性能（防潮、防鹽霧、防霉）。環(huán)保配方，固化速度快，固化之后形成一層透明保護薄膜。由于它具有抗腐蝕性液體和惡劣環(huán)境條件的性能，PUC 能夠被焊透，所以適合于返工和維修。聚氨酯三防漆帶有熒光紫外線指示劑，便于檢查涂層。有極好的附著性、機械性能、寬闊的耐溫范圍； 對鎘和鋅板無腐蝕性 (不含苯酚)； 抗霉菌生長，對許多種類的化學(xué)品包括酸和堿具有很好的抵抗能力。下面就由施奈仕為大家介紹聚氨酯三防漆的施膠工藝以及使用注意事項。

聚氨酯三防漆的施膠工藝

1、清潔：在涂覆前，須先將欲涂物件表面的灰塵、水份（潮氣）、油污清除，并保持干燥；

2、遮蓋：如果有些連接器、插座、開關(guān)、插板等區(qū)域不允許有涂覆材料的，需要在施膠前先遮蓋?。?/span>

3、稀釋：稀釋劑稀釋，稀釋劑的加入量大，涂料的粘度低，涂膜的厚度就?。环粗?，涂料的粘度高，涂膜的厚度就厚；

4、施工：聚氨酯三防漆的粘度比較低，適用于刷涂、噴涂與浸涂，涂層以不流卦、不漏涂為限。一次涂膜厚度一般在0.1～0.3mm之間為宜，如果希望得到較厚的涂層，最好通過薄涂兩層來獲得，且要求必須在第一層完全晾干后才允許涂上第二層。

5、固化：施工后平放在支架上，室溫固化或加溫至60℃固化即可；

6、修復(fù)：修復(fù)已經(jīng)涂覆的器件，只需將焊接電烙鐵直接接觸涂層就可去掉該元器件。然后裝上新的元器件，再將該區(qū)域用刷子或溶劑清洗干凈；干燥后重新用涂料涂覆好。

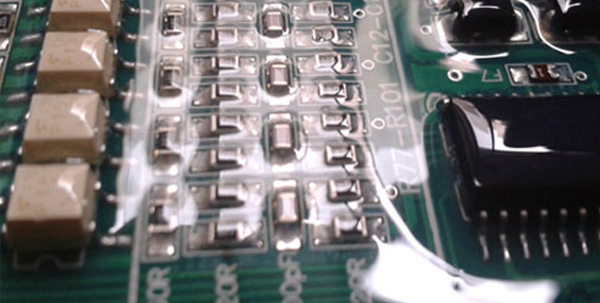

（1）刷涂：刷涂面積應(yīng)比器件所占面積大，以保證全部覆蓋器件和焊盤。根據(jù)產(chǎn)品大小選擇合適的毛刷，市場上普通的毛刷便可（不掉毛更佳）。刷涂時電路板盡量平放，用毛刷沾適量的聚胺酯三防漆刷涂于線路板上面，刷涂后不應(yīng)有滴露，刷涂應(yīng)平整，也不能有裸露的部分。

（2）噴涂：調(diào)好噴槍和壓力，將稀釋后的涂料裝入噴壺中，噴槍的噴頭要求噴射平穩(wěn)，為了保證涂料能很好地從元器件底部穿過，噴涂應(yīng)從各個角度平穩(wěn)噴射。噴涂方式上膠使用時如若噴涂非常薄的情況下，建議使用普通空壓氣體加噴槍即可將液體適當(dāng)?shù)谷雵姌尮摅w內(nèi)，密封后直接進(jìn)行噴涂使用。

（3）浸涂：找一個干凈的容器，將聚氨酯三防漆倒入容器內(nèi)，然后把需要浸涂的線路板或元器件垂直浸入涂料中，浸入速度不宜太快，以免產(chǎn)生氣泡。浸入膠液內(nèi)大概2-5秒后，慢慢的把浸涂的產(chǎn)品提起，傾斜，讓多余的膠液流掉。

聚氨酯三防漆的使用注意事項

1、倒出桶內(nèi)的涂料后，應(yīng)擦干凈桶口處的涂料，擰緊瓶蓋，密封陰涼處保存；

2、用完的毛刷、噴槍等應(yīng)及時用稀釋劑洗凈，以備下次再用；

3、施工場地濕度不能大于85%，否則會保護涂層不能充分起到保護作用、沒光澤或有白色的吸濕現(xiàn)象；

4、施工時應(yīng)嚴(yán)禁明火，注意通風(fēng)，以利涂料中的溶劑揮發(fā)和快速固化；

5、產(chǎn)品含有輕微的氣味，對皮膚和眼睛有輕微刺激性，若不慎濺入眼睛，請立即用大量清水沖洗，如仍有不適須到醫(yī)院檢查；皮膚接觸后請立即用肥皂和大量清水沖洗。

以上即是施奈仕對聚氨酯三防漆的施膠工藝以及使用注意事項的介紹，如果您對聚氨酯三防漆還有疑問，可以點擊下方【點擊咨詢用膠方案】將您遇到的問題及困惑通過留言的形式反饋給我們，施奈仕作為10年用膠方案達(dá)人，鄭重承諾，遇到用膠問題做到問必答，答必行的方針。

【責(zé)任編輯】：sunny
版權(quán)所有：http://www.yngfyywg.com 轉(zhuǎn)載請注明出處
