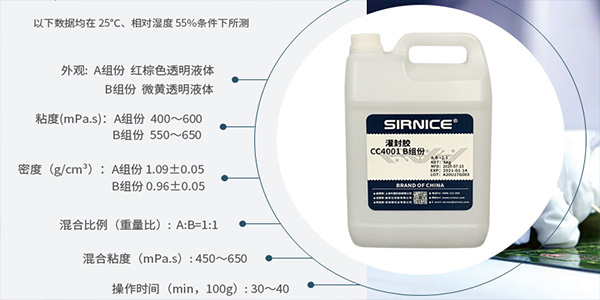

聚氨酯灌封膠在儲存過程當中主要受到環(huán)境的影響，固化劑組分可能會發(fā)生狀態(tài)的變化，比如固化、結塊、外觀變色等現(xiàn)象，而聚氨酯灌封膠出現(xiàn)類似的儲存狀態(tài)異常，有可逆和不可逆之分，今天小編主要和大家講述下固化結塊的分析及解決方案。

一、固化可逆

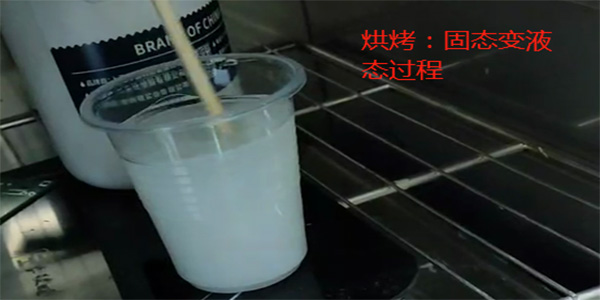

       聚氨酯灌封膠兩組分在儲存過程中，單個組分固化或者結塊現(xiàn)象一般是體現(xiàn)在固化劑組分，并且也是在外界氣溫比較低的情況下，才會出現(xiàn)，其原因是，環(huán)境溫度低，溶液成分溶解度下降，導致固體晶體析出，呈現(xiàn)固態(tài)形式，此過程是有液態(tài)變成固態(tài)，屬于物理變化，化學成分及結構本質上是未改變，所以各材料功能也未變。解決方案是將聚氨酯灌封膠固化或者結塊的組分在高溫下，如60℃或者80℃加熱，即可恢復液體狀態(tài)，正常使用。

二、固化不可逆

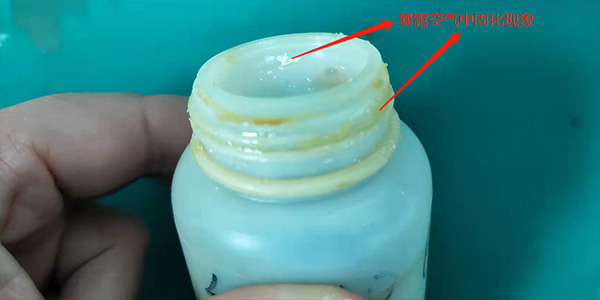

       聚氨酯灌封膠存儲過程中出現(xiàn)固化加熱后恢復液態(tài)，為物理變化，形態(tài)可逆。但是固化不可逆便是產(chǎn)生了化學反應，導致膠體本身的化學結構出現(xiàn)的變化，導致變無法繼續(xù)使用，只能報廢處理。而造成聚氨酯灌封膠存儲過程出現(xiàn)不可逆的固化主要原因有兩個，一是固化劑組分使用后未密封存儲，導致與濕氣、氧氣反應結構化；二是聚氨酯灌封膠固化劑組分本身性能不穩(wěn)定，或者材料不純，含有較高的水分導致，無法維持有效期內的儲存狀態(tài)。

       所以廣大用戶在發(fā)現(xiàn)聚氨酯灌封膠在儲存過程中出現(xiàn)出現(xiàn)結塊現(xiàn)象，一是判別氣溫變低導致，一般是可逆的；二是未有環(huán)境氣溫的變化出現(xiàn)的，就要從密封性和產(chǎn)品本身儲存穩(wěn)定性分析。有關聚氨酯灌封膠應用及用膠解決方案，小編建議大家可以咨詢專業(yè)的生產(chǎn)廠家施奈仕，能為您全方位的解讀聚氨酯灌封膠的性能、應用、技術、測試等知識。

【責任編輯】：Ren
版權所有：http://www.yngfyywg.com 轉載請注明出處
