膜片聯軸器工作時各個零件承受的應力

【大中小】本文來源：發布日期：2019-04-18 8687 次瀏覽

膜片聯軸器工作時,分別受到扭矩

、軸線偏斜而引起的彎矩、螺栓與膜片質量而引起的離心力和膜片軸向位移引起的彈性推力等

。膜片聯軸器設計時,要對螺栓退刀槽的加工質量給予足夠的重視,嚴格控制螺栓材料的冶金質量及熱處理工藝,以提高螺栓的疲勞強度

。扭矩使螺栓產生剪應力;彎矩使螺栓產生拉伸或壓縮應力,且軸每轉一周應力循環交變一次;離心力使螺栓產生剪切應力,且隨轉速而變化;彈性推力使螺栓產生拉伸或壓縮應力,聯軸器旋轉時,連桿端部的周期性的軸向偏移會產生一種頻率等于軸的旋轉頻率

、振幅等于角位移乘以螺栓所處的半徑的軸向振動應力。
膜片聯軸器的主要失效方式是膜片和螺栓在交變循環和復合應力作用下的疲勞斷裂

。安裝時螺栓應控制合理的預緊力,可以使膜片聯軸器連桿的危險應力點內移,從而可降低交變彎曲應力

。如果螺栓預緊力過小,會使膜片間產生相對滑動,不僅降低了傳遞扭矩的作用,而且對螺栓產生振動剪切和彎曲,并伴有危害極大的振動磨損。一般按螺栓應變的0.2%來決定螺栓的預緊力;增強膜片聯軸器的軸向剛度;消除組裝好的膜片聯軸器的軸向自由移動等

。膜片聯軸器的安裝,要嚴格控制安裝精度,減小兩半聯軸節之間的角偏差

、徑向偏差和軸向壓縮或拉伸,嚴格控制聯軸器的動平衡精度,減小振動,從而減小螺栓組所受的交變循環復合應力;要控制安裝螺栓的預緊力在規定的范圍內。

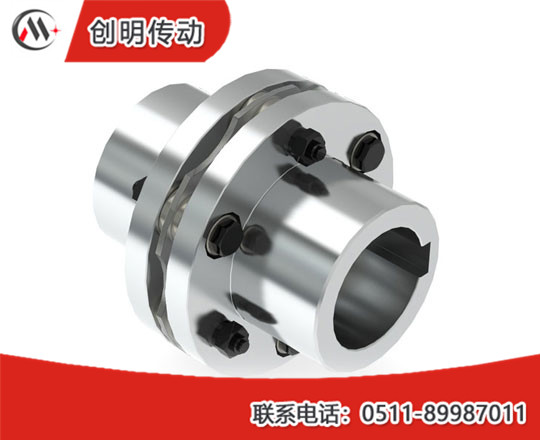

膜片聯軸器

在聯軸器工作現場,要安裝振動監測裝置,出現異常及時報警,避免產生短期過載,防止危害進一步擴大

。螺栓根部的退刀槽加工質量差造成高的應力集中

、材料內部有夾雜物等冶金缺陷

、膜片聯軸器安裝有問題、機組中其他部件(如風機葉片和齒輪箱) 的損壞等,這些因素存在的情況下,當膜片聯軸器螺栓組頻繁受較大的工作載荷時造成螺栓根部承受工作應力過大而產生疲勞斷裂,最終導致膜片聯軸器損壞

。膜片聯軸器安裝有問題,如預緊力不合理

、電機與工作機軸向偏移太大、不工作時膜片不在自由狀態或已受拉或受壓等

。
膜片聯軸器螺栓產生疲勞斷裂的原因

，由于螺栓根部的環形退刀槽機加工質量差,其尖槽處產生高的應力集中,誘發螺栓萌生疲勞裂紋；材料內部的夾雜物尺寸較大,且距表面很近(約0.1mm) ,極易成為應力集中源并使疲勞裂紋萌生和擴展

；夾雜物尖銳狀也成為應力集中源

；機組中其他部件(如風機葉片和齒輪箱)的損壞。
