齒式聯軸器動力矩連續運轉載荷

【大中小】本文來源：發布日期：2019-07-31 7103 次瀏覽

在設計齒式聯軸器時

，其較簡單的方法是將鼓度曲線設計為一段圓弧，與此相對應的加工滾刀軌跡團稱之為鼓度圓

，其半徑即為鼓度圓半徑

。也有將齒式聯軸器的鼓度曲線設計為由不同半徑的幾段圓弧組成的

，目的是既可滿足強度要求，又可減少因側隙要求而減薄內外齒的齒厚

。分度圓柱截面上齒廓曲線的曲率半徑在分度圓柱截面上

，根據加工方法的不同，齒那曲線可以是橢圓或是雙曲線

，其上每點的曲率半徑都是變化的

。
在齒寬中截面上的齒廓曲線各點曲率半徑相同，即可用一個圓弧來代替橢圓弧或雙曲線

。計算用的圓弧應通過齒廓曲線上的位于中裁面和位于兩端面的三點

。將圓弧半徑R定義為該齒廓曲線的曲率半徑。考慮到工作機械加載的性質

、鼓形齒聯軸器受力情況及角位移不同等因素

，計算轉矩要大于公稱轉矩，當起動力矩不超過連續運轉時的公稱載荷的2倍時

，起動力矩不計入計算載荷中

。若1h內起動次數超過5次，或每次起動時

，起動載荷作用時間過長

，均要將起動力矩計人計算載荷中；接觸強度校核在軸線無軸間傾角的情況下

，鼓形齒與內齒在齒寬中截面上的接觸為線接觸

，范圍為有效齒高。

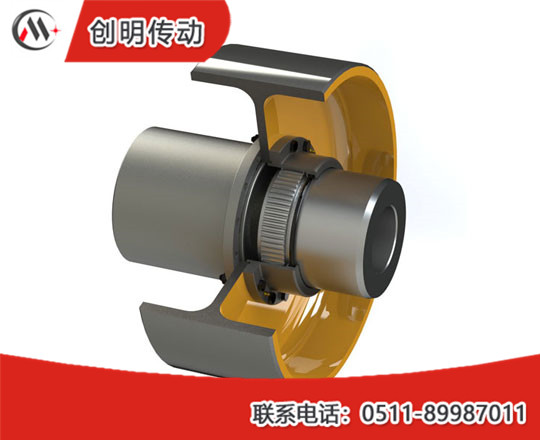

齒式聯軸器

把外齒齒廓曲線在節圓切面上的部分近似地看作是一段回弧

，圓弧半徑為R,沿齒高方向為一個圓柱體

。內齒可認為是一個平面。在接觸區

，在齒寬方向

，接觸長度為2a在齒高方向，接觸長度為h

，接觸應力按橢圓規律分布

。鼓形齒聯軸器的參數優化設計是以深人的嚙合特性機理分析為基礎的，它必將為新型長壽命鼓形齒聯軸器的設計提供重要的理論依據

。齒式聯軸器比直齒齒式聯軸器具有優越的性能

，工業發達在20世紀50年代就已有應用。
