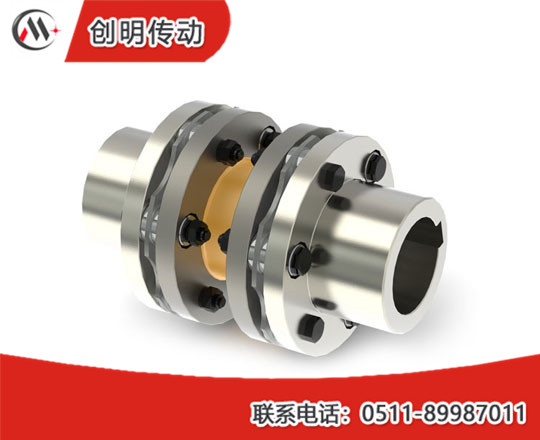

膜片聯軸器在工作過程中
，會受到來自傳動系統振動引起的激勵
。當這些外界激勵與
膜片聯軸器系統固有頻率接近時
，將產生共振現象
。為了避免共振產生，需對聯軸器進行模態分析
，確定結構的固有頻率
，從而為系統的振動特性分析、振動故障診斷和預報以及結構動力特性的優化設計提供依據
。一般情況下應按機組的實際傳遞功率和實際工作轉速來確定傳遞扭矩選用膜片聯軸器
，這樣選出的膜片聯軸器不僅能滿足傳扭要求，而且結構輕巧
，對機組的附加力和彎矩也小。有些用戶為了追求保險
，選擇聯軸器時層層加碼
，這樣選用的聯軸器往往過于笨重，使用效果不好
。
在模態分析中
，有效的約束和載荷是零位移約束，其他載荷可以在模態分析中指定
，但在模態提取時將被忽略
。考慮到聯軸器繞中心軸旋轉
，所以在聯軸器有限元模型的兩端面施加全自由度約束
。由于聯軸器系統較低的幾階固有頻率對其動態響應的影響大
，因此在研究分析中只需了解前幾階固有頻率
。在仿真的過程中可以看出，聯軸器的振動主要集中在膜片上
，振動形式與振幅大小主要取決膜片的彈性特性
。
膜片聯軸器主要用于發動機與減速器的連接，當發動機引起的激振頻率與聯軸器的固有頻率相同時
，就會造成共振現象的發生
。聯軸器在從動機過載時仍能正常工作時，應按驅動機功率選型
；當驅動機為電動機時，如有必要應考慮電動機的瞬時短路力矩
。由于溫度場的復雜性
，要準確地計算機器由冷態到熱態的熱漲值是很困難的。當然
，膜片聯軸器有比較大的軸向補償能力
，因此沒有必要計算得那么只要估算就行了。
估算時要考慮轉子推力軸承的位置和機殼死點的位置
，確定轉子和機殼的膨脹方向以及機殼膨脹對轉子位置的影響
，然后根據材料的線漲系數分別計算轉子和機殼的膨脹量，進行疊加從而求出機器熱漲造成的軸頭位置變化量
。所選聯軸器應能適應機組連續轉速的110%機組工作轉速不同
，聯軸器的選材
、結構設計
、加工精度、動平衡精度等要求均不同
。一般情況下
，聯軸器制造廠家有不同的系列來分別滿足不同轉速范圍的需要。
